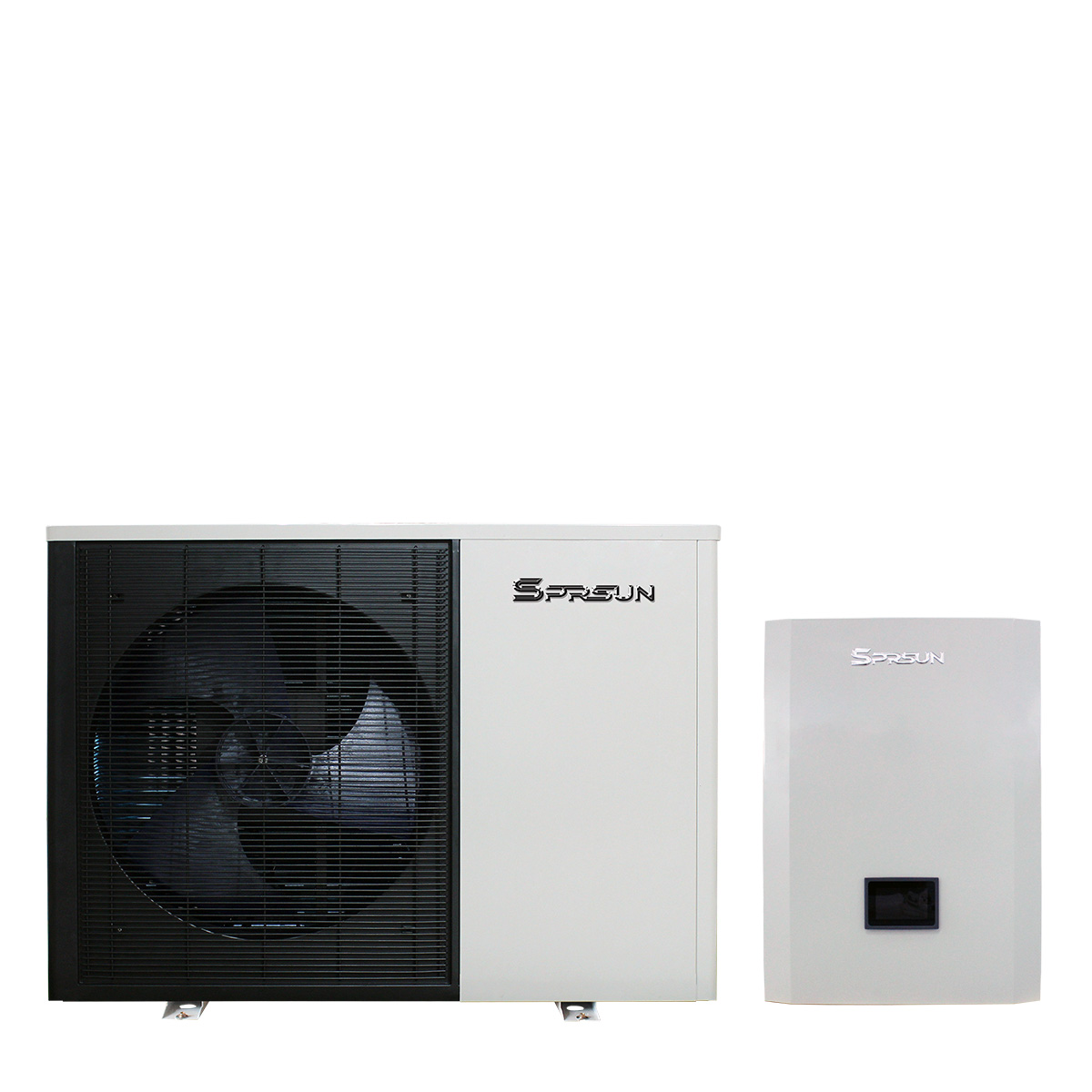

CGK030V3LSP-B; CGK040V3LSP-B
SPRSUN
| Nombre de la unidad | Bombas de calor de baja temperatura de la serie Clima-S EVI (Tipo dividido) | |||||||
| Modelo | CGK030V3LSP-B | CGK040V3LSP-B | ||||||
| Fuente de alimentación / refrigerante | V/Hz/PH | 220-240/50/1 - R32 | ||||||
| Max. Capacidad de calentamiento (A7 ℃/W35 ℃) | KW | 11.5 | 15.5 | |||||
| COP (A7 ℃/W35 ℃) | W/W | 4.4 | 4.58 | |||||
| Capacidad de calentamiento min./max.(A7℃/W35℃) | KW | 5.29 | / | 11.5 | 7.13 | / | 15.5 | |
| Entrada de potencia de calentamiento Min./max.(A7℃/W35℃) | W | 1064 | / | 2614 | 1378 | / | 3384 | |
| Cop Min./max.(A7℃/W35℃) | W/W | 4.4 | / | 4.97 | 4.58 | / | 5.18 | |
| Max. Capacidad de calentamiento (A7 ℃/W45 ℃) | KW | 11.0 | 14.9 | |||||
| COP (A7 ℃/W45 ℃) | W/W | 3.52 | 3.66 | |||||
| Capacidad de calentamiento min./max.(A7℃/W45℃) | KW | 5.08 | / | 11.04 | 6.84 | / | 14.88 | |
| Entrada de energía de calentamiento min./max.(A7℃/W45℃) | W | 1344 | / | 3136 | 1740 | / | 4061 | |
| Cop Min./max.(A7℃/W45℃) | W/W | 3.52 | / | 3.78 | 3.66 | / | 3.93 | |
| Max. Capacidad de enfriamiento (A35 ℃/W18 ℃) | KW | 10.5 | 14.1 | |||||
| EER (A35 ℃/W18 ℃) | W/W | 3.41 | 3.55 | |||||
| Capacidad de enfriamiento min./max.(A35℃/W18℃) | KW | 4.82 | / | 10.49 | 6.50 | / | 14.14 | |
| Entrada de energía de enfriamiento min./max.(A35℃/W18℃) | W | 1303 | / | 3590 | 1687 | / | 4648 | |
| Eer Min./max.(A35℃/W18℃) | W/W | 2.92 | / | 3.70 | 3.04 | / | 3.85 | |
| Max. Capacidad de enfriamiento (A35 ℃/W7 ℃) | KW | 8.3 | 10.9 | |||||
| EER (A35 ℃/W7 ℃) | W/W | 2.56 | 2.67 | |||||
| Capacidad de enfriamiento min./max.(A35℃/W7℃) | KW | 3.81 | / | 8.28 | 5.00 | / | 10.86 | |
| Entrada de energía de enfriamiento min./max.(A35℃/W7℃) | W | 1169 | / | 3334 | 1473 | / | 4202 | |
| Eer Min./max.(A35℃/W7℃) | W/W | 2.48 | / | 3.26 | 2.58 | / | 3.39 | |
| Entrada de energía máxima （Calefacción eléctrica+calefacción eléctrica） | KW | （3.8+3） KW | （4.9+3） KW | |||||
| Corriente máxima （CALEA DE CALOR+Calefacción eléctrica） | A | （18.13+13.6） A | （23.48+13.6） A | |||||
| Diámetro de alambre | / | 6 mm2 | 10 mm2 | |||||
| Fusible o interruptor de circuito | / | 40A | 50A | |||||
| Compresor | Tipo - Cantidad/Sistema | Gemelo rotativo - 1 | ||||||
| Admirador | Cantidad | 1 | ||||||
| Flujo de aire | m3/h | 3000 | 3500 | |||||
| Potencia nominal | W | 100 | 120 | |||||
| Nivel de ruido | DB (a) | 59 | 60 | |||||
| Intercambiador de calor del lado del agua | Tipo | Intercambiador de calor de placa | ||||||
| Caída de presión de agua | KPA | 20 | 21 | |||||
| Conexión de tuberías | Pulgada | G1 ' | G1 ' | |||||
| Flujo de agua permitido | Min./rated./max. | L/S | 0.34 | 0.55 | 0.92 | 0.46 | 0.74 | 1.23 |
| Speciffcations y longitudes de tubos/tuberías de conexión | Interior | 3/8*1/2-5M | 3/8*5/8-5m | |||||
| Tanque de expansión | L | 5 | 5 | |||||
| Calentador eléctrico | KW | 3 | 3 | |||||
| Corriente de calentador eléctrico | A | 14.4 | 14.4 | |||||
| Cabezal de bomba inversor | m | 9 | 12 | |||||
| Tamaño de la unidad al aire libre （L × D × H) | mm | 1110*475*810 | 1110*475*960 | |||||
| Tamaño de embalaje al aire libre （L × D × H) | mm | 1235*540*970 | 1235*540*1100 | |||||
| Tamaño de la unidad interior （L × D × H) | mm | 550*325*650 | 550*325*650 | |||||
| Tamaño de embalaje interior （L × D × H) | mm | 650*450*840 | 650*450*840 | |||||
| Peso unitario al aire libre | kg | 74 | 100 | |||||
| Peso bruto al aire libre | kg | 97 | 123 | |||||
| Peso unitario interior | kg | 38 | 40 | |||||
| Peso bruto en interiores | kg | 52 | 54 | |||||
| Nota: (1) Condición de calentamiento: Entrada de agua/temperatura de salida: 30 ℃/35 ℃, temperatura ambiente: DB 7 ℃/WB 6 ℃; | ||||||||
| (2) Condición de calentamiento: Entrada de agua/temperatura de salida: 40 ℃/45 ℃, temperatura ambiente: DB 7 ℃/WB 6 ℃; | ||||||||
| (3) Condición de enfriamiento: Entrada de agua/temperatura de salida: 23 ℃/18 ℃, temperatura ambiente: DB35 ℃/WB24 ℃; | ||||||||
| (4) Condición de enfriamiento: Entrada de agua/temperatura de salida: 12 ℃/7 ℃, temperatura ambiente: DB35 ℃/WB24 ℃; | ||||||||
La información en este documento es solo como referencia. Desde la mejora y el control continuos en el proceso de producción, la información contenida en este documento puede estar sujeta a cambios. Consulte la placa de identificación en la máquina para las especificaciones del modelo.
